转鼓结片机
详细说明
结构与原理
JPJ型保护封闭型转鼓冷却结片机主要由转鼓、上料分布器、刮刀、螺旋破碎输送器、固定支架及动力设备等部分组成。物料由下浸料器分布于转动中的转鼓表面，由压辊调节料层厚度，由于转鼓内部热量传递，料层逐步被冷却。当转到刮刀部位时，料层由刮刀从转鼓表面剥离，并落入螺旋破碎下料器。
2、 设备特点
转鼓由动力系统驱动，在固定的支架上作定向转动。物料经料槽下加料，刮刀为弹簧调节型。由刮刀、刮刀支架等组成，通过调节弹簧来实现刮刀对转鼓的压紧力，压力稳定、均匀。
设备操作弹性大、适应性广。在影响保护封闭型转鼓冷却结片机的诸多因素中改变其中之一，都不会使其他因素对干燥操作产生影响。适应多种物料和不同产品要求。
冷凝转鼓结片机，整体设备全部封闭，双面留有视窗，方便观察与检修，罩壳顶部配有吸尘口，可保持车间的清洁与粉尘不影响工人操作。物料被置于储料槽内，通过滚筒转动带动物料粘在转鼓滚筒表面而形成薄膜，在滚筒转动一圈的过程中冷却结晶成片状粉体，再通过卸料刮刀片刮下，经螺旋送料至出料斗出料包装机装袋。
结片机的特点：
● 性能达到现代国外设备水平，自动化程度高 | ● 变频器调速，转鼓转速可调 |
● 设有侧刮刀，避免转鼓侧端积料 | ● 转鼓车加工直线精度高，表面光洁度好 |
● 设备结构紧凑，占地面积小 | ● 适应范围广，操作简便、灵活 |
● 半管夹套式料盘，安全可靠 | ● 采用多组刮刀，调节灵活 |
● 雾化喷淋及多通道冷却，设备节能，冷却效果好 | ● 多功能，既可结片又可干燥 |
结片机的型号：
规 格 | 转鼓规格 mm | 电机功率 KW | 切片转速 r/min | 参考外形尺寸mm（参考值） | ||
L | W | H | ||||
JPJ | 400×500 | 2.2-3 | 2.5-12 | 1400 | 800 | 1200 |
JPJ | 600×600 | 2.2-3 | 2.5-12 | 1550 | 1000 | 1400 |
JPJ | 600×800 | 3-4 | 2.5-12 | 1750 | 1000 | 1600 |
JPJ | 800×1000 | 4-5.5 | 2.5-12 | 1950 | 1200 | 1800 |
JPJ | 800×1200 | 4-5.5 | 2.5-12 | 2200 | 1200 | 1800 |
JPJ | 1000×1000 | 4-5.5 | 2.5-12 | 1950 | 1400 | 2000 |
JPJ | 1000×1200 | 5.5-7.5 | 2.5-12 | 2200 | 1600 | 2200 |
JPJ | 1200×1200 | 5.5-7.5 | 2.5-12 | 2600 | 1600 | 2200 |
JPJ | 1200×1500 | 5.5-7.5 | 2.5-12 | 2600 | 1900 | 2500 |
JPJ | 1500×1500 | 7.5-11 | 2.5-12 | 3000 | 2000 | 2600 |
JPJ | 2000×1500 | 11-15 | 2.5-12 | 4200 | 2100 | 2600 |
JPJ | 2000×2000 | 11-15KW | 2.5-12 | 3700 | 2500 | 2900 |
JPJ | 2000×2500 | 15-21KW | 2.5-12 | 3700 | 3000 | 3400 |
JPJ | 2000×3000 | 15-21KW | 2.5-12 | 4700 | 2400 | 2800 |

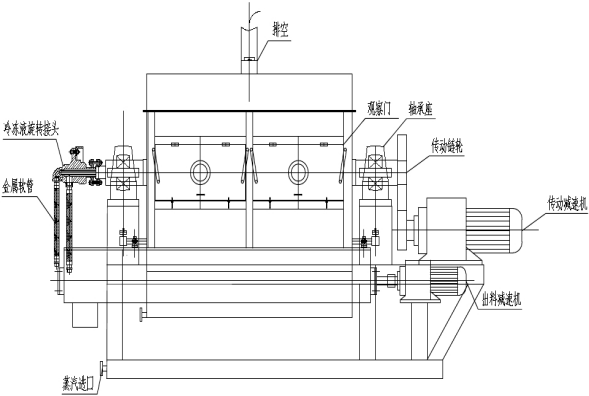

结片机设备结构介绍：
